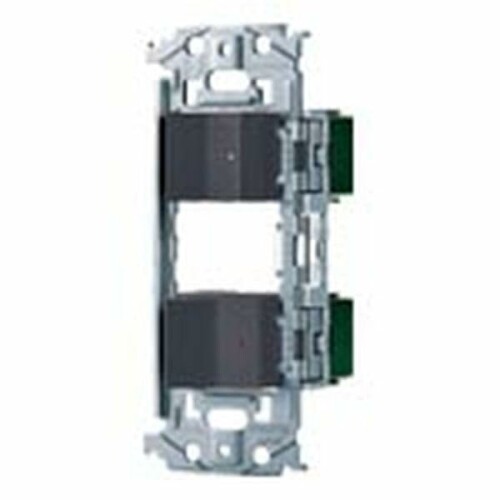

パナソニック (Panasonic) 埋込取り替えっこ書き割り SO-STYLE (ソー・スタイル) ほたる取り替えっこC 飛行士取り替えっこC 0.5A つや消し薄墨色 幅48.1×奥ふかさ43×高さ110粍 WNSS51598H

パナソニック (Panasonic) 埋込スイッチセット SO-STYLE (ソー・スタイル) ほたるスイッチC パイロットスイッチC 0.5A マットグレー 幅48.1×奥行43×高さ110mm WNSS51598H



サイズ : 幅48.1×奥行43×高さ110mm・カラー : マットグレー

定格 : ほたる : 15A 300V AC、パイロット : 0.5A 300V AC、適合負荷電流 : 0.01～0.5A

適合法規 : 電気用品安全法 (特定電気用品)

適合規格 : JIS C 8304 (屋内用小型スイッチ)

適合品 : 電線 : 600Vビニル絶縁電線 (IV) 、600Vビニル絶縁ビニルシースケーブル (VVF) 、600V耐燃性ポリエチレン絶縁電線、600Vポリエチレンケーブル : 直径1.6、2mm Cu単線専用、プレート : WNS6002H等 SO-STYLE プレート系列

SO-STYLE 埋込スイッチセットです。
ハンドル表面はマット仕上げ (シボ加工) となっております。
注意
7mm以上の壁厚に取り付けてください。 (防気カバーご使用の場合、9mm以上)
電線収納をしやすくするため、取付部の奥行き42mm以上を確保してください。 (厚み9.5mm石膏ボード+標準ボックス想定)
製品に過剰な力が加わらないように電線長さを調整し、ボックスへ収納してください。変形や破損の原因になります。
トリプルスイッチ (3個用) で、直径2.0mmの電線をご使用の場合は、深型スイッチボックスをご使用ください。
取付枠の垂下部が当たらないように、壁穴の四隅はきれいに加工してください。
ボックスなし工事の場合は、はさみ金具 (WN3993K020、WN39929020) 、押え金具 (WN3996020など) をご使用ください。
露出ボックスはWVA7200Wをご使用ください。
ボックスねじは、取付枠が変形しないように締め付けてください。
コンセント回路で使用する場合は、同梱の「負荷容量シール」をプレートに貼り付けてください。
負荷を短絡させないでください。内部部品が劣化して使用できなくなります。
線間絶縁抵抗測定では、この製品を外してください。
※電線 (電路) と大地間は取り付けたままできます。
適合負荷電流未満では、赤色ランプが点灯しません。
より線にはWV2500、WV2501棒型圧着端子をご使用ください。
ほたる機能付きのスイッチをLED照明にご使用の場合、接続可否をご確認ください。ほたる点灯時に流れる微少電流により、LED照明がぼんやり点灯、点滅するおそれがあります。
配線器具にも寿命があります。取付場所や使用状況によって異なりますが、10年を超えたものは、特に点検が重要です。 (製品の保証期間ではありません)
商品コード34081600040商品名パナソニック (Panasonic) 埋込スイッチセット SO-STYLE (ソー・スタイル) ほたるスイッチC パイロットスイッチC 0.5A マットグレー 幅48.1\u0026times;奥行43\u0026times;高さ110mm WNSS51598H型番WNSS51598Hカラーグレー※他モールでも併売しているため、タイミングによって在庫切れの可能性がございます。その際は、別途ご連絡させていただきます。
ブランド名:パナソニック(Panasonic)
メーカー型番:WNSS51598H
